Silicon-Controlled Switch
- Mengetahui apa itu Silicon-Controlled Switch
- Mengetahui fungsi Silicon-Controled Switch
- Mensimulasikan rangkaian yang menggunakan Silicon-Controlled Switch
a. Resistor
Resistor adalah komponen elektronika pasif yang berfungsi untukmembatasi arus yang mengalir pada suatu rangkaian dan berfungsi sebagai terminal antara dua komponen elektronika. Tegangan pada sebuah resistor sebanding dengan arus yang melewatinya (V = IR).
b. Kapasitor
Kapasitor adalah suatu alat yang dapat menyimpan energi di dalam medan listrik, dengan cara mengumpulkan ketidakseimbangan internal dari muatan listrik. Kapasitor mempunyai satuan Farad dari nama Michael Faraday.
c. Transistor NPN
Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus, stabilisasi tegangan, dan modulasi sinyal. Transistor NPN adalah tipe transistor yang bekerja atau mengalirkan arus negatif dengan positif sebagai biasnya. Transistor NPN mengalirkan arus negatif dari emittor menuju kolektor.
d. Switch
Switch adalah perangkat yang digunakan untuk menghubungkan atau memutus arus listrik.
e. Ground
Ground adalah titik kembalinya arus searah atau titik kembalinya sinyal bolak balik atau titik patokan dari berbagai titik tegangan dan sinyallistrik dalam rangkaian elektronika.
f. Decade Counter
Decade counter adalah komponen ic yang memiliki 10 pin/kaki output yang mana outputnya ini menyala bergantian satu sama lain tanpa jeda.
g. Phase Lock Loop
Phase Locked Loop (PLL) adalah suatu sistem kendali umpan balik
negatif, PLL secara otomatis akan menyesuaikan fasa dari suatu sinyal yang dibangkitkan di sisi keluaran dengan suatu sinyal dari luar di sisi masukannya, dengan kata lain, PLL akan menghasilkan sinyal keluaran dengan frekuensi yang sama dengan sinyal masukan.
3. Dasar Teori[Kembali]
The Silicon-Controlled switch (SCS), seperti silikon-Controlled rectifier, adalah empat lapisan perangkat pnpn. Semua empat lapisan Semikonduktor SCS tersedia karena penambahan dari sebuah gerbang anoda, seperti yang ditunjukkan dalam Gbr. 21.16 a. Simbol grafis dan transistor yang setara ditunjukkan dalam angka yang sama. Karakteristik perangkat pada dasarnya sama dengan yang untuk SCR. Efek dari sebuah arus gerbang anoda saat ini sangat serupa dengan yang ditunjukkan oleh arus gerbang dalam Gbr. 21,7. Semakin tinggi arus gerbang anoda, semakin rendah tegangan anode ke katoda yang diperlukan untuk menghidupkan perangkat.
Koneksi gerbang anoda dapat digunakan untuk menghidupkan atau mematikan perangkat. Untuk menghidupkan perangkat, pulsa negatif harus diterapkan ke terminal gerbang anoda, sementara pulsa
positif diperlukan untuk mematikan perangkat. Kebutuhan untuk jenis pulsa yang ditunjukkan di atas dapat ditunjukkan menggunakan rangkaian Fig. 21.16 c. Pulsa negatif di gerbang anoda akan forward-bias dari persimpangan basis ke emitor Q1, menyalakannya. Hasilnya membebani arus di kolektor (Ic), sehingga menyalakan arus di Q2, menghasilkan tindakan regenerative.
positif diperlukan untuk mematikan perangkat. Kebutuhan untuk jenis pulsa yang ditunjukkan di atas dapat ditunjukkan menggunakan rangkaian Fig. 21.16 c. Pulsa negatif di gerbang anoda akan forward-bias dari persimpangan basis ke emitor Q1, menyalakannya. Hasilnya membebani arus di kolektor (Ic), sehingga menyalakan arus di Q2, menghasilkan tindakan regenerative.
Sebuah pulsa positif di gerbang anoda akan me-reverse-biaskan persimpangan basis ke emitter dari Q1, dengan mematikannya dapat mengakibatkan opencircuit pada perangkat. Secara umum, yang memicu (Turn-on) gerbang anoda saat ini lebih besar dalam perbesarnya daripada gerbang katode yang diperlukan saat ini. Untuk satu perwakilan perangkat SCS, gerbang anoda adalah 1,5 MA sedangkan yang diperlukan Gerbang katode saat ini adalah 1 A. Arus gerbang yang diperlukan di salah satu terminal dipengaruhi oleh banyak faktor. Beberapa termasuk suhu operasi, tegangan anode-ke-katoda, penempatan beban, dan jenis katoda, gerbang ke katoda atau anoda Gate ke anoda koneksi
(sirkuit pendek, sirkuit terbuka, bias, beban, dll.)
(sirkuit pendek, sirkuit terbuka, bias, beban, dll.)
Tiga dari banyak jenis yang lebih mendasar dari sirkuit turn-off untuk SCS ditampilkan dalam Gbr.
21,17. Ketika pulsa diterapkan ke rangkaian Fig. 21.17 a, transistor bekerja keras, menghasilkan karakteristik impedansi rendah (sirkuit pendek) antara kolektor dan emitor. Cabang impedansi rendah ini mengalihkan arus anoda jauh dari SCS, menjatuhkannya di bawah nilai Holding dan mematikannya. Demikian pula pulse positif di gerbang anoda Gbr. 21.17 b akan mengubah SCS off melalui mekanisme yang dijelaskan sebelumnya. Rangkaian Fig. 21.17 c dapat dimati-hidupkan dengan perbesaran pada gerbang katode. Karakteristik Mati-hidup hanya mungkin jika nilai yang benar dari RA digunakan. Ini akan mengontrol jumlah umpan balik regenerative. Perhatikan berbagai posisi di mana beban resistor RL dapat ditempatkan.
21,17. Ketika pulsa diterapkan ke rangkaian Fig. 21.17 a, transistor bekerja keras, menghasilkan karakteristik impedansi rendah (sirkuit pendek) antara kolektor dan emitor. Cabang impedansi rendah ini mengalihkan arus anoda jauh dari SCS, menjatuhkannya di bawah nilai Holding dan mematikannya. Demikian pula pulse positif di gerbang anoda Gbr. 21.17 b akan mengubah SCS off melalui mekanisme yang dijelaskan sebelumnya. Rangkaian Fig. 21.17 c dapat dimati-hidupkan dengan perbesaran pada gerbang katode. Karakteristik Mati-hidup hanya mungkin jika nilai yang benar dari RA digunakan. Ini akan mengontrol jumlah umpan balik regenerative. Perhatikan berbagai posisi di mana beban resistor RL dapat ditempatkan.
Keuntungan dari SCS atas
SCR yang sesuai yaitu
SCR yang sesuai yaitu
1. Penurunan waktu turn-off, biasanya dalam kisaran 1 sampai 10 s untuk SCS dan 5 untuk 30 s untuk SCR.
2. Peningkatan kontrol dan memicu sensitivitas dan situasi penembakan yang lebih diprediksi.
Namun saat ini, SCS terbatas pada peringkat daya rendah, arus, dan tegangan. Anoda maksimum khas arus berkisar dari 100 sampai 300 mA dengan disipasi (daya) peringkat 100 sampai 500 mW. Beberapa daerah yang lebih umum dari aplikasi termasuk berbagai macam computer sirkuit
(penghitung, Register, dan sirkuit waktu), Generator pulsa, sensor tegangan, dan osilator.
(penghitung, Register, dan sirkuit waktu), Generator pulsa, sensor tegangan, dan osilator.
Satu aplikasi sederhana untuk SCS sebagai perangkat tegangan-sensing ditunjukkan dalam gambar di bawah. Ini adalah sistem alarm dengan n input dari berbagai Stasiun. Setiap satu input akan mengubah SCS tertentu, mengakibatkan relay alarm berenergi dan di sirkuit gerbang anoda untuk menunjukkan lokasi input (gangguan).
(Gambar 21.18)
Satu tambahan penerapan SCS adalah di sirkuit alarm Fig. 21,19. RS yang mewakili resistor suhu, cahaya, atau radiasi sensitif, yaitu elemen yang resistansinya akan berkurang melalui aplikasi dari tiga sumber energi yang disebutkan di atas. Potensi gerbang katode ditentukan oleh hubungan pembagi yang dibentuk oleh RS dan resistor variabel. Perhatikan bahwa potensi gerbang sekitar 0 V jika RS sama dengan nilai yang ditetapkan oleh resistor variabel karena kedua resistor akan memiliki 12 V di antara mereka. Namun, jika RS menurun, potensi sambungan akan meningkat sampai SCS adalah bias maju, menyebabkan SCS menyala dan memberi energi alarm relay.
Resistor 100-k disertakan untuk mengurangi kemungkinan terjadinya pemicu yang tidak disengaja oleh perangkat melalui fenomena yang dikenal sebagai efek tingkat (rate effect). Hal ini disebabkan oleh tersesatnya atau ada kesalahan pada tingkat kapasitansi antara gerbang. Transien frekuensi tinggi dapat menetapkan arus dasar untuk mengubah SCS tanpa disengaja. Perangkat direset dengan menekan tombol reset, yang pada gilirannya akan membuka jalur konduksi SCS dan mengurangi anoda arus ke nol.
Sensitivitas terhadap suhu, cahaya, atau resistor yang peka terhadap radiasi yang resistansi meningkat

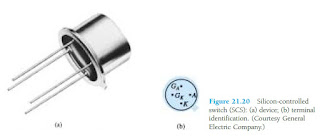

karena penerapan salah satu dari tiga sumber energi yang dijelaskan di atas dapat dapat ditampung dengan hanya interchanging lokasi RS dan resistor variabel. Identifikasi terminal SCS ditunjukkan dalam Fig. 21,20 dengan paket SCS.
karena penerapan salah satu dari tiga sumber energi yang dijelaskan di atas dapat dapat ditampung dengan hanya interchanging lokasi RS dan resistor variabel. Identifikasi terminal SCS ditunjukkan dalam Fig. 21,20 dengan paket SCS.
Koneksi gerbang anoda dapat digunakan untuk menghidupkan atau mematikan perangkat. Untuk menghidupkan perangkat, pulsa negatif harus diterapkan ke terminal gerbang anoda, sementara pulsa positif diperlukan untuk mematikan perangkat. Sebuah pulsa positif di gerbang anoda akan me-reverse-biaskan persimpangan basis ke emitter dari Q1, dengan mematikannya dapat mengakibatkan opencircuit pada perangkat. Secara umum, yang memicu (Turn-on) gerbang anoda saat ini lebih besar dalam perbesarnya daripada gerbang katode yang diperlukan saat ini. Untuk satu perwakilan perangkat SCS, gerbang anoda adalah 1,5 MA sedangkan yang diperlukan Gerbang katode saat ini adalah 1 A. Arus gerbang yang diperlukan di salah satu terminal dipengaruhi oleh banyak faktor. Beberapa termasuk suhu operasi, tegangan anode-ke-katoda, penempatan beban, dan jenis katoda, gerbang ke katoda atau anoda Gate ke anoda koneksi (sirkuit pendek, sirkuit terbuka, bias, beban, dll.). Ketika pulsa diterapkan, transistor bekerja keras, menghasilkan karakteristik impedansi rendah (sirkuit pendek) antara kolektor dan emitor. Cabang impedansi rendah ini mengalihkan arus anoda jauh dari SCS, menjatuhkannya di bawah nilai Holding dan mematikannya. Demikian pula pulse positif akan mengubah SCS off melalui mekanisme yang dijelaskan sebelumnya. Rangkaian dapat dimati-hidupkan dengan perbesaran pada gerbang katode. Karakteristik Mati-hidup hanya mungkin jika nilai yang benar dari RA digunakan. Ini akan mengontrol jumlah umpan balik regenerative.
5. Gambar Rangkaian[Kembali]
6. Video[Kembali]
