Kipas Angin Otomatis Menggunakan LDR

1. Tujuan [Kembali]

a. Mampu memahami Kipas Angin Otomatis menggunakan LDR dan

b. Mampu memahami cara kerja rangkaian Kipas Angin Otomatis menggunakan LDR

c. Mampu membuat simulasi dari rangkaian Kipas Angin Otomatis menggunakan LDR

2. Alat dan Bahan [Kembali]

    a. Alat

        1. Power Supply

Power supply atau catu daya adalah alat listrik yang menyuplai tenaga listrik ke suatu beban listrik.

        2. DC Voltmeter

Voltmeter adalah perangkat elektronik yang berfungsi untuk mengukur tegangan dalam rangkaian listrik. Voltmeter dalam rangkaian dipasang secara paralel pada dua buah titik yang diukur.

    b. Bahan

        1. Resistor

Spesifikasi resistor yang digunakan: Resistor 1 kΩ dan 10 kΩ.

        2. LDR (Light Dependent Resistor)

Grafik Respon:

Spesifikasi:

• Tegangan maksimum (DC): 150V
• Konsumsi arus maksimum: 100mW
• Tingkatan Resistansi/Tahanan : 10Ω sampai 100KΩ
• Puncak spektral: 540nm (ukuran gelombang cahaya)
• Waktu Respon Sensor : 20ms – 30ms
• Suhu operasi: -30° Celsius – 70° Celcius

        3. IC Op-Amp

Konfigurasi Pin:

Spesifikasi:

        4. Kipas DC

Spesifikasi: FAN 12 V

3. Dasar Teori [Kembali]

    1. Resistor

Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika. Resistor atau dalam bahasa Indonesia sering disebut dengan Hambatan atau Tahanan dan dilambangkan dengan huruf R. Satuan Hambatan atau Resistansi Resistor adalah Ohm (Ω).

Tabel Warna Resistor

Cara menghitung nilai resistansi resitor

a. Gelang 4 Warna

b. Gelang 5 Warna

    2. LDR (Light Dependent Resistor)

Light Dependent Resistor atau disingkat dengan LDR adalah jenis Resistor yang nilai hambatan atau nilai resistansinya tergantung pada intensitas cahaya yang diterimanya. Nilai Hambatan LDR akan menurun pada saat cahaya terang dan nilai Hambatannya akan menjadi tinggi jika dalam kondisi gelap. Dengan kata lain, fungsi LDR (Light Dependent Resistor) adalah untuk menghantarkan arus listrik jika menerima sejumlah intensitas cahaya (Kondisi Terang) dan menghambat arus listrik dalam kondisi gelap.

Simbol LDR:

    3. IC Op-Amp

Op-Amp merupakan suatu rangkaian terintegrasi atau IC yang memiliki fungsi sebagai penguat sinyal, dengan beberapa konfigurasi. Secara ideal Op-Amp memiliki impedansi masukan dan penguatan yang tak berhingga serta impedansi keluaran sama dengan nol. Dalam prakteknya, Op-Amp memiliki impedansi masukan dan penguatan yang besar serta impedansi keluaran yang kecil.

        a. Buffer

Buffer bergungsi sebagai stabiliser sinyal.

Penguatan Tegangan: Av = 1.

        b. Amplifier

• Amplifier Inverting

Penguatan Tegangan:

• Ampilifier Non Inverting

Penguatan Tegangan:

        c. Komparator

• Non-Inverting Comparator

Pada Non-Inverting Comparator, tegangan input dipasang pada saluran non-inverting (+)  dan tegangan referensi pada saluran inverting (-). Pada rangkaian Non-Inverting Comparator, jika Vin lebih besar dari Vref, maka tegangan output adalah +Vsat (mendekati tegangan +VCC). Jika Vin lebih kecil dari Vref, maka tegangan output adalah -Vsat (mendekati tegangan -VEE).

• Inverting Comparator

Pada Inverting Comparator  tegangan input (Vin) dihubungkan pada saluran inverting  (-) dan tegangan referensi (Vref) pada saluran non-inverting (+). Tegangan referensi dapat menggunakan sumber catu daya tegangan konstan atau rangkaian pembagi tegangan. Pada saat Vin lebih kecil dari Vref, tegangan output Vo adalah +Vsat (≈ +VCC). jika Vin lebih besar dari Vref, maka tegangan output adalah -Vsat (≈ +VEE).

    4. Kipas DC

Kipas berfungsi untuk menjaga suhu udara agar tidak melewati batas suhu yang ditetapkan.

4. Percobaan [Kembali]

    a. Prosedur Percobaan

• Rangkai komponen-komponen seperti gambar rangkaian di bawah pada proteus.
• Jalankan simulasi rangkaian
• Jika sensor mendeteksi adanya cahaya, maka kipas akan berputar dan nilai tegangan bertambah
• Jika sensor tidak mendeteksi adanya cahaya, maka nilai tegangan akan berkurang dan kipas akan berhenti berputar

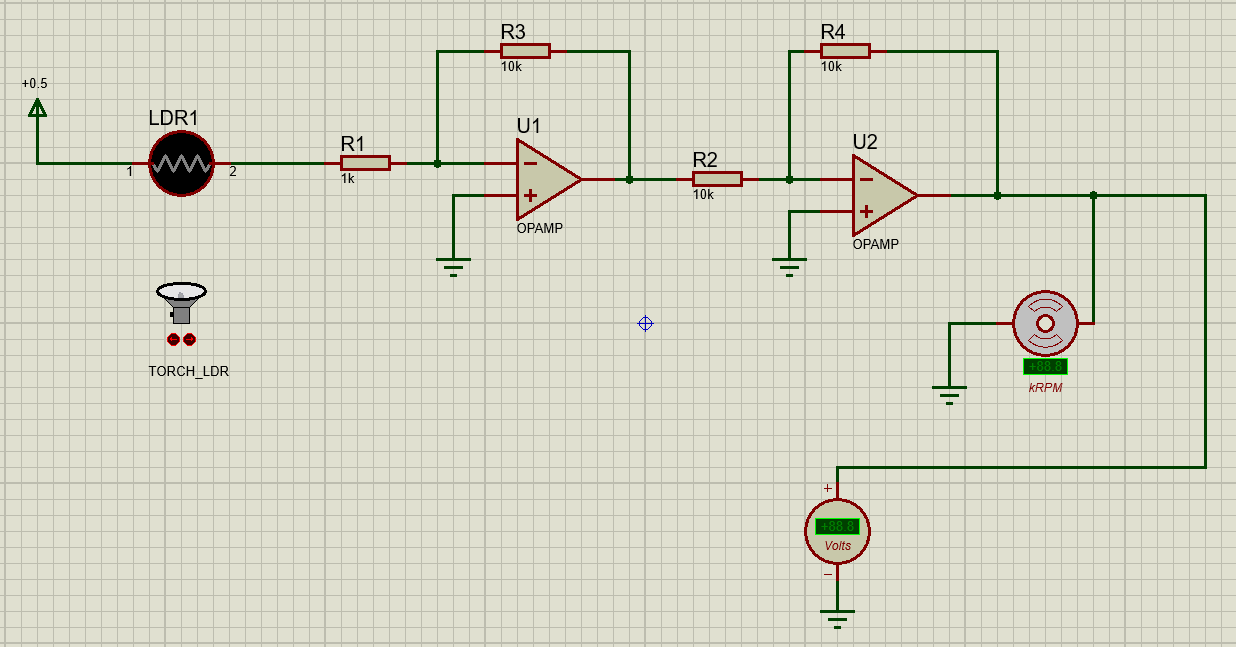

    b. Rangkaian

    c. Prinsip Kerja

        Rangkaian dihubungkan dengan power supply 0.5 V. Ketika sensor LDR kita dekatkan ke sumber cahaya, maka tegangan yang mengalir pada rangkaian akan semakin besar dan kipas akan semakin cepat berputar. Sebaliknya, Jika kita jauhkan sensor LDR dari sumber cahaya, maka tegangan yang mengalir pada rangkaian akan semakin kecil dan kipas akan semakin lambat berputar. Pada rangkaian kipas angin otomatis ini, digunakan rangakain amplifier inverting yang digunakan sebagai penguatan tegangan sebesar 10 kali.

    d. Video
